解決方案
SOLUTION
煤礦機械
2019-01-14
首頁 > 解決方案 > 研發設計 > 煤礦機械
項目： 防爆柴油機單軌吊
編號： mk11
5??煤礦機械

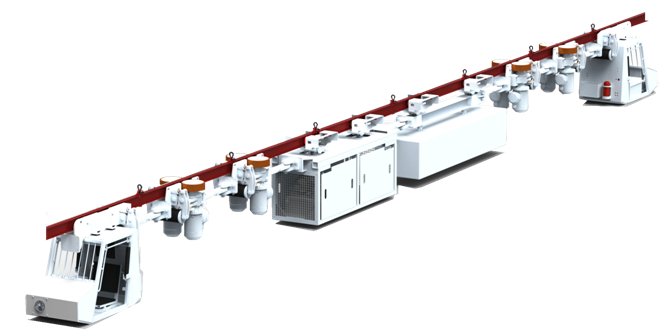

???防爆柴油機單軌吊
單軌吊是將運送人員、物料的車輛懸吊在巷道頂部單軌上進行運輸?shù)南到y(tǒng)。單軌指單軌吊運輸系統的軌道。根據牽引方式的不同，單軌吊又分為繩牽引單軌吊和機車牽引單軌吊（亦稱機車單軌吊）。機車單軌吊的機車分防爆低污染柴油機單軌吊機車（柴油機單軌吊機車）和隔爆蓄電池單軌吊機車（蓄電池單軌吊機車）。
參數：?
柴油機功率(kW) |
80 |
傳動形式 |
液壓 |
最大牽引力(kN) |
90(4驅) / 155(6驅) |
最大制動力(kN) |
≥ 213 |
離心釋放限速(m/s) |
2.6 |
最大速度(m/s) |
2.12 |
滿載最大爬坡(°) |
25 |
水平曲率半徑 |
4 |
垂直曲率半徑 |
8 |
外形尺寸 |
15500X840X1380 |
???防爆蓄電池單軌吊
???繩牽引卡軌車?
牽引力 |
90kN |
運行速度 |
3.5m/s |
使用坡度 |
≤25° |
電機功率 |
250kW |
驅動輪直徑 |
2000mm |
鋼絲繩直徑 |
?32mm |
軌距 |
900mm |
軌道型號 |
18#槽鋼 |
水平轉彎半徑 |
4m |
垂直轉彎半徑 |
15m |
工作制動力矩 |
4kN.m |
緊急制動力 |
≤144kN |
運輸距離 |
≤3000m |
????柴油機齒軌卡軌車參數?
牽引力 |
kN |
200 |
柴油機功率 |
kW |
130 |
水平轉彎半徑 |
mm |
4000 |
垂直轉彎半徑 |
mm |
10000 |
最大運行速度 |
m/s |
3.0 |
最大行駛坡度 |
° |
30 |
最大載荷 |
t |
120 |
制動力 |
kN |
300 |
軌距 |
mm |
600 |
卡軌形式 |
外卡 |
|
最大單件運輸重量 |
t |
40 |
機車自重約 |
kg |
13000 |
機車長×寬×高 |
mm |
11220×1480×2250 |

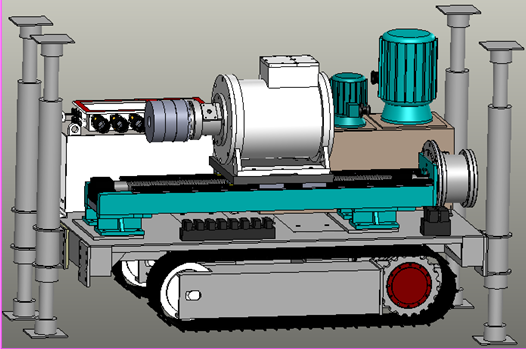

? ?井下履帶式坑道鉆機
技術參數 |
||
整機 |
配套鉆桿直徑/mm |
73 |
鉆機質量/kg |
5500 |
|
運輸狀態外形尺寸（長×寬×高）/mm |
3100×1450×1700 |
|
行走裝置 |
行走速度/km/h |
0～2.0 |
最大爬坡能力/° |
20 |
|
接地比壓/Mpa |
0.048 |
|
額定壓力/Mpa |
21 |
|
額定流量/L/min |
2×60 |
|
泵站 |
液壓系統額定壓力/Mpa（Ⅰ泵） |
25 |
液壓系統額定壓力/Mpa（Ⅱ泵） |
21 |
|
Ⅰ泵型號 |
PVT38 |
|
Ⅰ泵排量/ml/r |
0～80 |
|
Ⅱ泵型號 |
PV10 |
|
Ⅱ泵排量/ml/r |
0～20.6 |
|
電動機型號 |
YBK2-250M-4 |
|
電動機額定功率/kw |
55 |
|
電動機額定電壓/V |
380/660或660/1140 |
|
